广东英尼韦特智能科技有限公司

单轴头尾框架变位机

单轴水平回转变位机

单轴头坐变位机

双轴L型变位机

双轴P型变位机

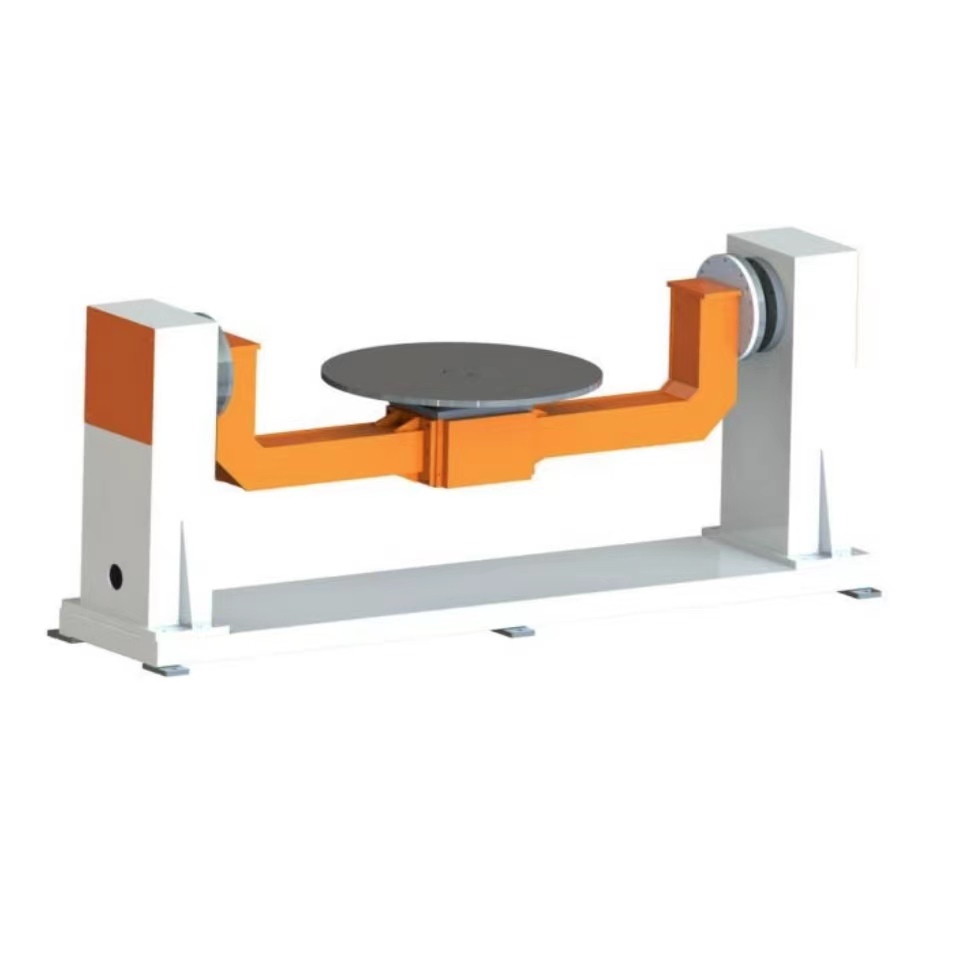

双轴U型变位机

三轴水平回转变位机

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

EY1A-0318 300kg 1780*780*90 CRV-40E-121 700mm（回转半径） ±0.1 arcmin EY1A-0325 2480*780*90 R300处±0.1mm

EY1A-0518 500kg 1780*780*90 CRV-80E-153

EY1A-0525 2480*780*90

EY1A-1018 1000kg 1780*780*110 CRV-160E-171

EY1A-1025 2480*780*110

CRV-110E-171 ±1.5arcmin

EY1A-2025 2000kg 2500*1000*160 (+280回转支承） /

尾座250回转支承 R300处±0.1mm

图1

EY1S-0305 300kg 圆盘直径 Φ500*23H CRV-40E-121 ±1.0arcmin

600mm（安装面 /

EY1S-0508 500kg 圆盘直径 Φ800*23H CRV-80E-153 距离地面） R300处±0.1mm

图1 图2

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

图2

EY1S-1012 1000kg 圆盘直径 Φ1200*28H CRV-80E-81 ±1.5 aecmin

(+280回转支承） /

EY1S-2012 2000kg 圆盘直径 Φ1200*33H R300处±0.15mm

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

EY1T-0305 300 圆盘直径 Φ500*23H CRV-40E-121

±1.0 arcmin

EY1T-0505 500 圆盘直径 Φ500*23H CRV-80E-153 700mm /

（回转半径） R300处±0.1mm

EY1T-1008 1000 圆盘直径 Φ800*28H CRV-160E-171

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

EY2P-0305 300 圆盘直径 Φ500*23H CRV-80E-153 (垂直旋转轴)

CRV-40E-121 (水平旋转轴) ±1.0 arcmin

450mm（回转半径） /

EY2P-0508 500 圆盘直径 Φ800*23H CRV-110E-161 (垂直旋转轴) R300处±0.1mm

CRV-80E-153 (水平旋转轴)

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

EY2L-0305 300 圆盘直径 Φ500*23H CRV-40E-81 （+280回转支承(垂直旋转轴)

CRV-40E-81 （+280回转支承)(水平旋转轴)

650mm（回转半径）

EY2L-0508 500 圆盘直径 Φ800*23H CRV-80E-81 （+355回转支承）（垂直旋转轴)

CRV-40E-81 （+280回转支承） (水平旋转轴)

±1.5 arcmin

EY2L-1012 1000 圆盘直径 Φ1200*28H CRV-110E-81 （+355回转支承）（垂直旋转轴) /

CRV-80E-81 （+355回转支承） (水平旋转轴) R300处

900mm（回转半径） ±0.15mm

EY2L-1012 2000 圆盘直径 Φ1200*33H CRV-160E-171 （+500回转支承）（垂直旋转轴)

CRV-110E-81 (+355回转支承） (水平旋转轴)

图1 图2

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

图1

EY2U-0305 300kg 圆盘直径 Φ500*23H CRV-80E-153 (垂直旋转轴)

CRV-40E-121 (水平旋转轴) ±1.0 arcmin

450mm（回转半径） /

EY2U-0508 500kg 圆盘直径 Φ800*23H CRV-110E-161 (垂直旋转轴) R300处±0.1mm

CRV-80E-153 (水平旋转轴)

图2

EY2U-0508 500kg 圆盘直径 Φ800*23H CRV-160E-171 尾座250回转支承

(垂直旋转轴) CRV-110E-161 (水平旋转轴) ±1.0 arcmin

650mm（回转半径） /

EY2U-1012 1000kg 圆盘直径 Φ1200*28H CRV-110E-81 （+355回转支承） R300处±0.1mm

尾座250回转支承 (垂直旋转轴)

CRV-80E-81 （+355回转支承）(水平旋转轴)

型号负载框架尺寸配北京智同或者西安六环RV型号回转半径7/安装面距离地面重复位精度

EY3S-0318 780*780*90 CRV-80E-81 （+355回转支承）

300kg (水平旋转轴) CRV-40E-121 (框架旋转轴)

EY3S-0325 2480*780*90

±1.5 arcmin

EY3S-0518 1780*780*90 CRV-110E-81 （+355回转支承） /

500kg (水平旋转轴) CRV-80E-153 (框架旋转轴) 650mm（回转半径） R300处

EY3S-0525 2480*780*90 ±0.15mm

EY3S-1018 1780*780*110 CRV-160E-171 （+500回转支承）

1000kg (水平旋转轴) CRV-160E-171 (框架旋转轴)

EY3S-1025 2480*780*110
